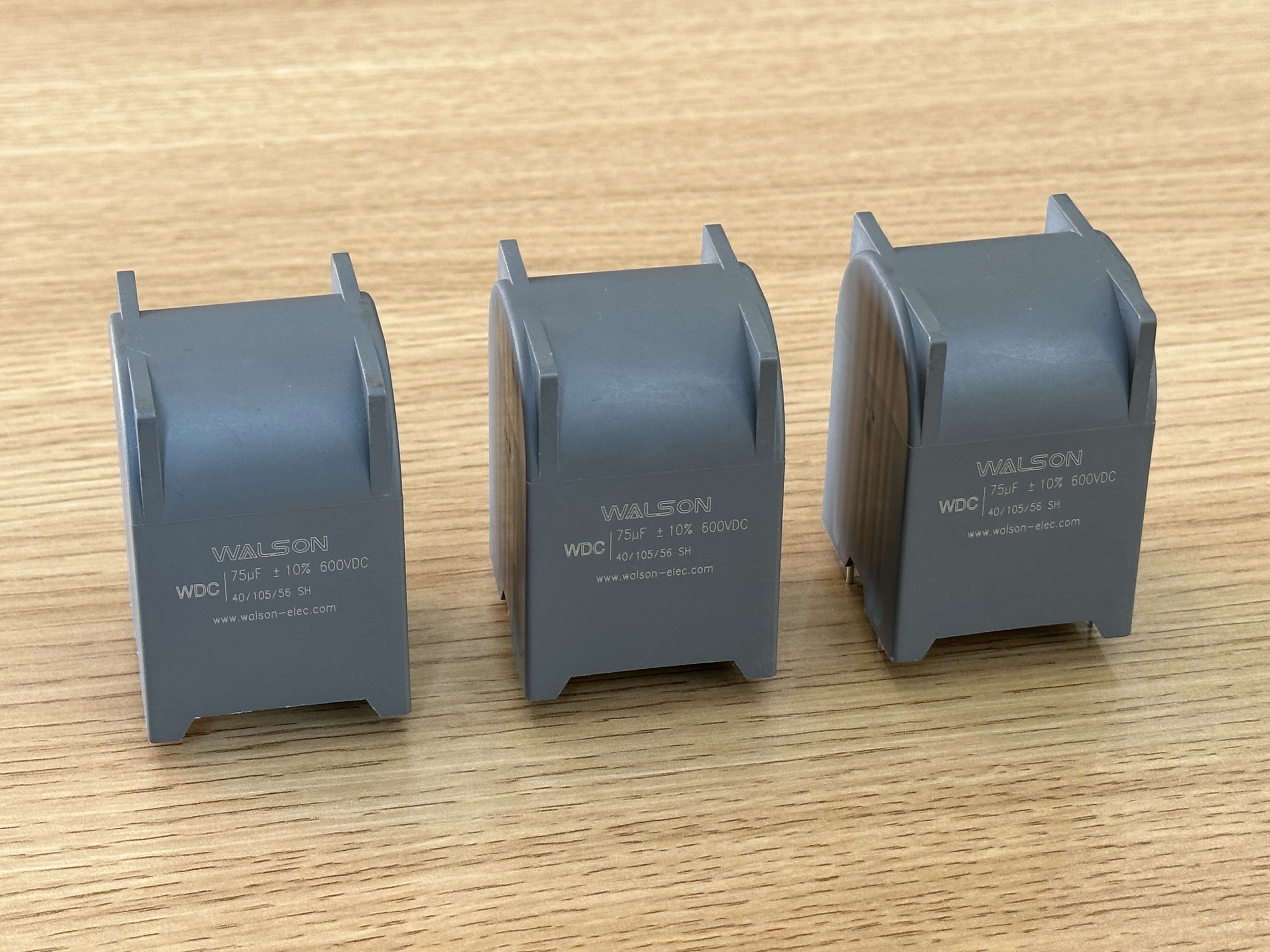

Interpretasyon ng Mga Parameter ng ESR/ESL ng Film Capacitor at Ang Mahalagang Epekto Nito sa Pagpapatakbo ng Kagamitan

Sa mga electronic circuit, kapasitor ng pelikula s ay malawakang ginagamit dahil sa kanilang katatagan. Upang malalim na maunawaan ang kanilang performance, hindi maaaring balewalain ang dalawang pangunahing parameter: Equivalent Series Resistance (ESR) at Equivalent Series Inductance (ESL).

ESR (Katumbas na Paglaban sa Serye) ay tumutukoy sa serye ng paglaban na ipinakita ng kapasitor sa panahon ng operasyon. Ito ay hindi isang independiyenteng pisikal na risistor ngunit binubuo ng mga pagkalugi mula sa electrode resistance, contact resistance, at dielectric. Ang pagkakaroon ng ESR ay humahantong sa dalawang pangunahing isyu: pagbuo ng init at nabawasan ang kahusayan . Kapag ang ripple current ay dumadaloy sa capacitor, ang kapangyarihan ay nawawala sa buong ESR (P = I² * ESR). Ang enerhiya na ito ay na-convert sa init, na nagpapataas ng panloob na temperatura ng kapasitor. Ayon sa teorya ng Arrhenius, para sa bawat 10°C na pagtaas ng temperatura, ang habang-buhay ng kapasitor ay kadalasang nahahati sa kalahati. Samakatuwid, ang mababang ESR ay mahalaga para sa pagtiyak ng mahabang buhay at mataas na kahusayan sa pagpapatakbo.

ESL (Equivalent Series Inductance) Nagmumula sa parasitic inductance na nabuo ng mga lead ng kapasitor at ng panloob na istraktura ng elektrod. Sa mga low-frequency na application, ang epekto ng ESL ay bale-wala. Gayunpaman, sa mga high-frequency switching circuits (gaya ng switching power supply at inverters), ang ESL ay tumutunog sa capacitor, na lumilikha ng inductive reactance (XL = 2πfL). Ito ay nagiging sanhi ng pagkawala ng mga orihinal na katangian ng pag-filter sa kapasitor sa mataas na frequency at maaaring magdulot ng mga oscillations o boltahe spike sa circuit, na nakakasagabal sa normal na operasyon ng kagamitan.

Mahalagang Epekto sa Operasyon ng Kagamitan:

Para sa high-power-density equipment tulad ng mga bagong energy vehicle drive at photovoltaic inverters, ang rate ng kasalukuyang pagbabago (di/dt) ay napakataas. Kung ang ESR ng film capacitor ay masyadong mataas, ang panganib ng thermal runaway ay tumataas nang malaki. Kung masyadong mataas ang ESL, hindi nito mabisang maa-absorb ang overvoltage na nabuo sa panahon ng paglipat ng mga transient, na posibleng makapinsala sa mga power semiconductor device (gaya ng mga IGBT). Samakatuwid, ang pagpili ng mga capacitor ng pelikula na may mababang ESR at mababang ESL ay napakahalaga para sa pagpapabuti ng kahusayan sa enerhiya ng kagamitan, pagiging maaasahan, at Electromagnetic Compatibility (EMC).
