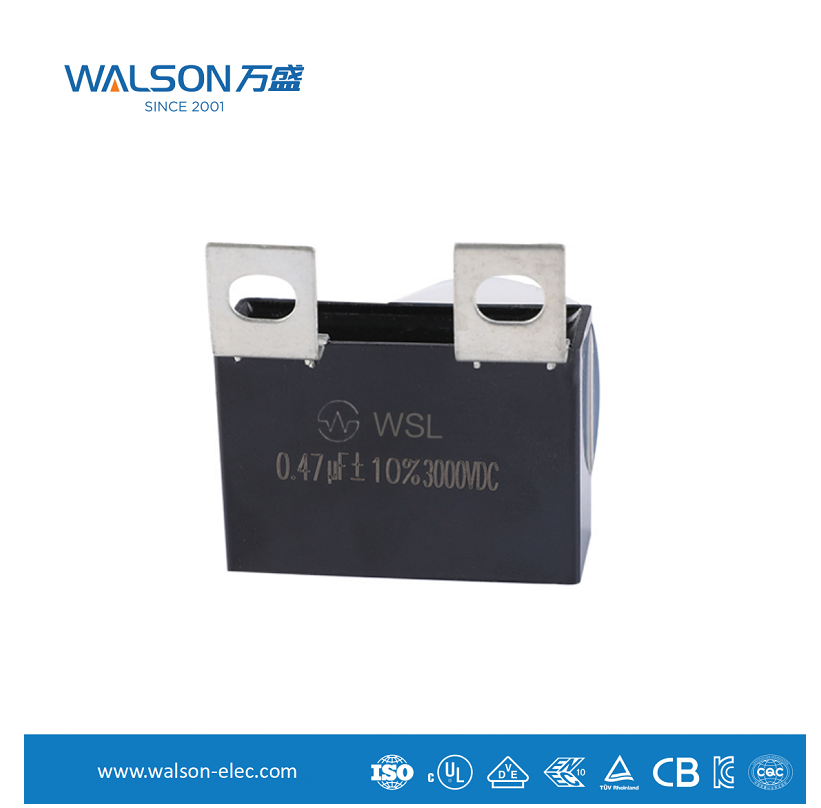

Mga katangian at aplikasyon ng mga capacitor ng snubber

Ano ang isang Snubber capacitor?

A snubber capacitor . Ito ay karaniwang konektado sa serye na may isang risistor at pagkatapos ay kahanay sa buong aparato ng paglipat (tulad ng isang IGBT, MOSFET, o thyristor) na nangangailangan ng proteksyon, o sa kabuuan ng isang node na nakakaranas ng isang boltahe ng boltahe.
Ang pangunahing pag -andar nito ay hindi magbigay ng enerhiya, ngunit upang "sumipsip" o "buffer" nakakapinsala, pansamantalang labis na enerhiya.

Mga pangunahing katangian

Ang mga katangian ng isang snubber capacitor ay tumutukoy sa pagganap at naaangkop na mga sitwasyon. Ang mga pangunahing tampok nito ay ang mga sumusunod:

1. Mataas na boltahe na withstand at mataas na pulso na may kakayahan sa kakayahan

Dapat itong makatiis agad na mataas na mga spike ng boltahe na mas mataas kaysa sa normal na boltahe ng operating ng circuit.
Ang disenyo at materyales nito ay nagbibigay-daan upang mapaglabanan ang paulit-ulit, high-intensity kasalukuyang mga pulses nang walang pinsala.

2. Mababang katumbas na serye ng inductance

Ito ay isa sa mga kritikal na mga parameter ng isang snubber capacitor. Ang mga spike ng boltahe ay nagbabago nang napakabilis, at kung ang inductance ng parasitiko ng kapasitor ay napakalaki, hahadlang ito sa mabilis na pagbabago sa kasalukuyang, sa gayon ay hindi pagtupad sa pagsipsip ng spike sa oras.

Upang mabawasan ang ESL, ang mga snubber capacitor ay karaniwang gumagamit ng mga espesyal na istruktura, tulad ng:

Ang mga laminated manipis na film na istruktura, tulad ng mga capacitor ng polypropylene film, ay ang karaniwang ginagamit na mga capacitor ng snubber.

Flat package: Binabawasan ang kasalukuyang lugar ng loop, sa gayon binabawasan ang inductance.

Disenyo ng multi-pin: Nagbibigay ng kahanay na panloob na koneksyon, karagdagang pagbabawas ng ESL at katumbas na paglaban sa serye.

3. Mababang katumbas na paglaban sa serye

Ang mababang ESR ay nangangahulugan na ang kapasitor ay bumubuo ng mas kaunting init kapag sumisipsip ng enerhiya, na nagreresulta sa mataas na kahusayan at mahabang buhay.
Sa mga aplikasyon ng paglipat ng mataas na dalas, ang pagtaas ng temperatura na sanhi ng ESR ay isa sa mga pangunahing sanhi ng pagkabigo ng kapasitor.

4. Mataas na katatagan at mahabang habang -buhay

Ang mga capacitor ng Snubber ay nagpapatakbo sa malupit na mga de -koryenteng kapaligiran at nangangailangan ng katatagan ng temperatura, mga katangian ng dalas, at isang mahabang buhay ng serbisyo. Ang mga capacitor ng film ng polypropylene ay higit sa mga aspeto na ito.

5. Mabilis na kakayahan sa pagtugon

Maaari itong tumugon nang mabilis sa mga pagbabago sa boltahe sa antas ng nanosecond at singilin at paglabas sa isang napapanahong paraan.

Pangunahing pag -andar at prinsipyo ng pagtatrabaho

Maglagay lamang, ang isang snubber capacitor ay gumagamit ng pangunahing katangian na ang boltahe sa kabuuan ng isang kapasitor ay hindi maaaring magbago nang bigla.
Kapag naganap ang isang boltahe ng boltahe: Nagbibigay ang kapasitor ng isang landas na mababang-impedance, agad na sumisipsip (singilin) ​​ang labis na singil na nabuo ng spike, sa gayon ay "pag-flatting" ng rurok ng boltahe.

Matapos pumasa ang boltahe ng boltahe: Ang kapasitor ay dahan -dahang naglalabas (naglalabas) ang naka -imbak na enerhiya sa pamamagitan ng risistor na konektado sa serye kasama nito, na tinatanggal ang hinihigop na enerhiya bilang init sa risistor.

Ang pag -andar ng mga serye ng resistors:

Limitahan ang paglabas ng kasalukuyang ng kapasitor upang maiwasan ang labis na inrush kasalukuyang mula sa pagbuo sa paglilipat ng aparato kapag naka -on ito.
Ang damping ay maaaring makamit ng isang LC resonant circuit na binubuo ng mga capacitor at circuit parasitic inductance upang maiwasan ang pag -oscillation.
Pangunahing mga lugar ng aplikasyon
Ang mga capacitor ng Snubber ay malawakang ginagamit sa lahat ng mga elektronikong circuit na may mabilis na pagkilos at mga induktibong naglo -load.

1. Paglilipat ng Power Supply
Ginamit upang sumipsip ng mga spike ng boltahe sa mga transistor ng paglipat ng kuryente, protektahan ang mga MOSFET o IGBT, bawasan ang paglipat ng ingay, at pagbutihin ang pagiging tugma ng electromagnetic.

2. Mga drive ng motor at mga convert ng dalas
Sa isang tulay ng inverter, ang overshoot ng boltahe ay konektado kahanay sa mga aparato ng kuryente tulad ng mga IGBT upang sugpuin ang overshoot ng boltahe sa panahon ng paglipat, na pangunahing sanhi ng mga induktibong naglo -load tulad ng mga motor at parasitic inductance sa mga linya. Mahalaga ito para sa pagprotekta sa mga mamahaling module ng kuryente.

3. Circuit ng Pagwawasto ng Power Factor
Sa mga circuit ng PFC Boost, ang mga buffer circuit ay tumutulong sa pag -ayos ng boltahe sa paglipat ng mga node, pagpapabuti ng kahusayan at pagiging maaasahan.

4. Inverter/Converter
Sa mga kagamitan tulad ng mga solar inverters at UPS, ginagamit ito upang maprotektahan ang pangunahing mga aparato ng paglilipat ng kuryente at matiyak ang matatag na operasyon ng system.

5. Pag -init ng Induction
Ang mga application na ito ay nagsasangkot ng mataas na dalas ng paglipat, mataas na lakas, at napakataas na boltahe at kasalukuyang stress, na ginagawang isang mahalagang bahagi ng proteksiyon ang mga capacitor ng snubber.

6. Semiconductor Laser Drive Circuit
Ginamit upang sugpuin ang mga spike at pag -ring ng drive kasalukuyang pulso, tinitiyak ang katatagan at habang buhay ng output ng laser.

7. Automotive Electronics
Sa mga de-koryenteng sasakyan/hybrid na sasakyan ng motor na magsusupil at mga convert ng DC-DC, ang nagtatrabaho na kapaligiran ay malupit at ang mga kinakailangan sa pagiging maaasahan ay napakataas, kaya ang mga mataas na pagganap na mga capacitor ng snubber ay malawakang ginagamit.

8. Induction Cooker
Ang pagsipsip ng reverse peak boltahe sa power transistor ay isang pangkaraniwang mababang gastos, application na may mataas na katinuan.
