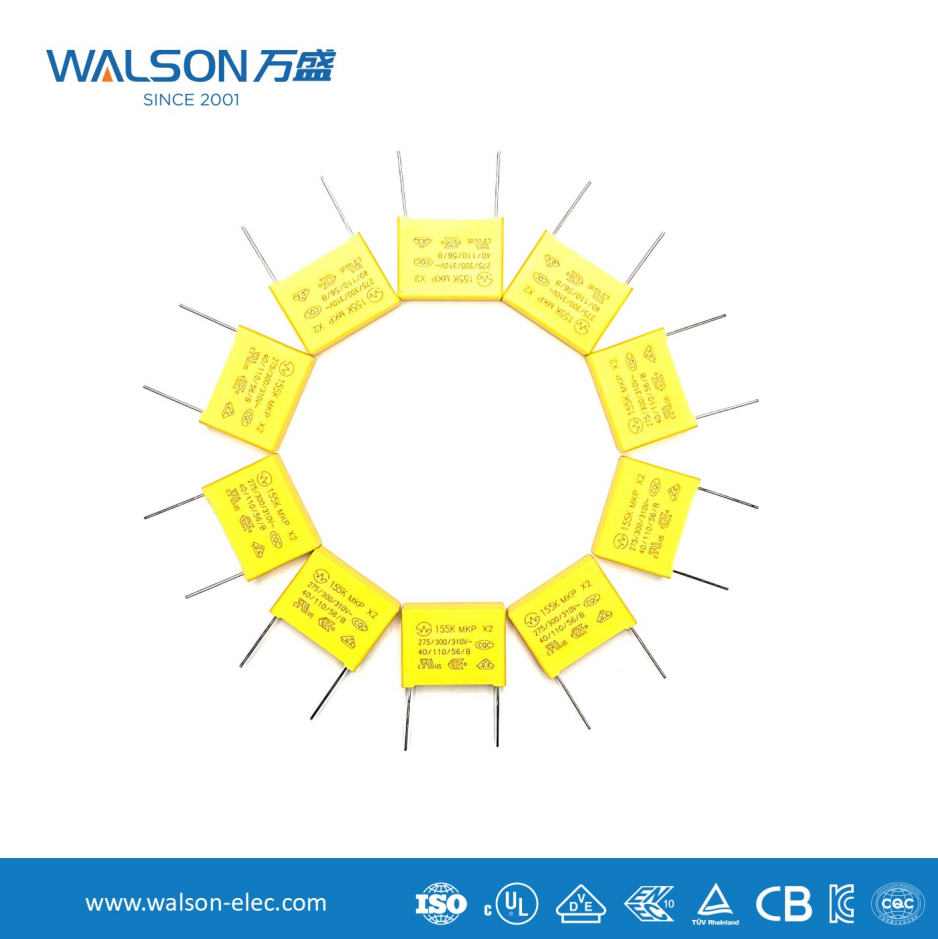

Mga katangian at aplikasyon ng mga capacitor ng kaligtasan

I. Mga pangunahing katangian (mahahalagang pagkakaiba mula sa mga ordinaryong kapasitor)

Ang mga katangian ng kaligtasan capacitor S umiikot sa salitang "kaligtasan":

1. Kaligtasan ng Mode ng Kabiguan

Pangunahing katangian: Ito ang mahalagang tampok ng mga capacitor ng kaligtasan. Kapag nabigo ang isang kapasitor dahil sa overvoltage, sobrang init, o iba pang mga kadahilanan, idinisenyo ito upang gumana sa isang mode na open-circuit , sa halip na isang mode na short-circuit .

Bakit ito mahalaga?
Kung ang isang kapasitor na konektado sa pagitan ng live at neutral na mga wire (X capacitor) o sa pagitan ng live/neutral wire at ground (Y kapasitor) ay nabigo dahil sa isang maikling circuit, maaari itong electric shock, sunog, o pagkasira ng kagamitan. Ang isang pagkabigo sa open-circuit, gayunpaman, ay nagreresulta lamang sa pagkawala ng pag-function ng pag-filter at hindi magiging sanhi ng isang peligro sa kaligtasan.

2. Paggamit ng Metallized Thin-Film Dielectric

Ang polypropylene (MKP) o polyester film ay karaniwang ginagamit. Ang daluyan na ito ay mga katangian ng pagpapagaling sa sarili : Kapag ang pelikula ay bahagyang nasira, ang init na nabuo sa breakdown point ay nagiging sanhi ng nakapalibot na plating ng metal na sumingaw, sa gayon ibukod ang punto ng kasalanan, na pinapayagan ang kapasitor na bahagyang ibalik ang pag-atar nito at mananatili sa isang bukas na estado ng circuit sa halip na maging permanenteng maikli.

3. Mataas na pamantayan ng paglaban sa presyon at paglaban sa epekto

• Mataas na rate ng boltahe: Karaniwang magagamit sa 250VAC, 275VAC, 310VAC, 440VAC, atbp.
• Mataas na paglaban sa boltahe ng boltahe: Maaari itong mapaglabanan ang agarang mataas na boltahe na mga pulso (tulad ng mga welga ng kidlat at paglipat ng mga surge) na higit na lumampas sa boltahe ng operating. Halimbawa, ang isang X1 capacitor ay maaaring kailanganin na makatiis ng isang boltahe ng pulso ng 4KV.
• Mataas na paglaban sa pagkakabukod: Tinitiyak ang minimal na pagtagas kasalukuyang, na lalo na mahalaga para sa mga capacitor ng Y.

4. Mandatory Security Certification

Ang mga capacitor ng kaligtasan ay dapat makakuha ng sertipikasyon ng seguridad mula sa bansa o rehiyon kung saan ginagamit ito, tulad ng:

• China: CQC (Ang Security Component ng CCC Certification)
• Hilagang Amerika: UL (Estados Unidos), CUL (Canada)
• Europa: VDE (Germany), ENEC (European Common Standard)

Ang marka ng sertipikasyon ay nakalimbag nang direkta sa katawan ng kapasitor, na siyang batayan ng intuitive na pagkakakilanlan kapag bumili.

Ii. Pag -uuri at aplikasyon

Ang mga capacitor ng kaligtasan ay pangunahing naiuri sa X mga capacitor and Y capacitor batay sa kanilang lokasyon ng koneksyon at antas ng proteksyon .

III. Mga Patnubay sa Pagpili at Paggamit

1. Alamin ang uri batay sa lokasyon ng aplikasyon

• Gumamit isang X capacitor sa pagitan ng L at N; Gumamit ng isang y kapasitor sa pagitan ng l/pg o n/pg. Huwag kailanman palitan ang mga ito o kapalit ng mga ordinaryong capacitor.

2. Piliin ang antas ng kaligtasan ayon sa mga pamantayan sa kaligtasan

• Para sa mga kagamitan na may mahigpit na mga kinakailangan sa ground leakage kasalukuyang (tulad ng mga aparatong medikal at mga handheld na aparato), Dapat mapili ang Y1 .
• Y2 inirerekomenda para sa pangkalahatang kagamitan sa sambahayan at kagamitan sa IT.
• Para sa mga kapaligiran na may mataas na boltahe ng pag -input at malubhang pag -agos ng kidlat (tulad ng panlabas na kagamitan), isaalang -alang X1 ; Para sa pangkalahatang panloob na paggamit, gamitin X2 .

3. Tumutok sa mga pangunahing mga parameter

• Na -rate na boltahe: Dapat na mas mataas kaysa sa boltahe ng operating ng circuit.
• Kapasidad: Ang mga karaniwang halaga para sa X capacitor ay 0.1μF, 0.22μF, 0.47μF, atbp; Ang mga capacitor ng Y ay may mas maliit na kapasidad (karaniwang ≤ ilang NF) upang makontrol ang kasalukuyang pagtagas.
• Sertipikasyon sa Kaligtasan: Kumpirma kung ang mga kinakailangang marka ng sertipikasyon ay naroroon sa target market.

4. Bigyang -pansin ang mga alituntunin sa paggamit

• X mga capacitor: Dahil ang nakaimbak na singil pagkatapos ng kapangyarihan ay pinutol ay maaaring maging sanhi ng electric shock, X mga capacitor with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (Karaniwan sa saklaw ng megohm) upang matiyak na ang boltahe ay nabawasan sa isang ligtas na halaga sa loob ng isang tinukoy na oras (hal., Sa loob ng 1 segundo).
• Y capacitor : Kapag ang mga kable, ang mga nangunguna ay dapat na maikli hangga't maaari at ilagay malapit sa ground terminal ng filter upang mapahusay ang epekto ng pag-filter ng mataas na dalas. Ang maramihang mga capacitor ng Y ay dapat na saligan sa parehong punto ("malinis na lupa").

Buod

Ang mga capacitor ng kaligtasan ay mga tagapag -alaga ng kaligtasan at pagsunod sa EMC sa disenyo ng supply ng kuryente. Ang kanilang kakanyahan ay unahin ang kaligtasan ng gumagamit kapwa sa kaganapan ng pagkabigo at sa panahon ng operasyon (pagsala). Ang wastong pagpili at paggamit ng X at Y capacitor ay kailangang -kailangan para sa anumang elektronikong aparato na konektado sa power grid upang maipasa ang mga sertipikasyon sa kaligtasan (tulad ng CCC, UL, CE) at mga pagsubok sa pagiging tugma ng electromagnetic. Dapat silang tratuhin bilang mga aparato sa kaligtasan, hindi ordinaryong mga bahagi ng pag -filter, sa panahon ng proseso ng disenyo. $
