Sa likod ng mga Eksena: Ang 10-Step na Paglalakbay sa Paggawa ng mga Film Capacitor para sa Mga High-Power na Application

Kapasitor ng pelikula s ay malawakang ginagamit sa mga high-power na application tulad ng EV charging at renewable energy system dahil sa kanilang mataas na dielectric strength. Ang mga pangunahing proseso ng pagmamanupaktura ay ang mga sumusunod:

1.Metallizing: Ang isang nano-thick metal layer (hal., zinc-aluminum) ay vacuum-deposited papunta sa pelikula. Ang layer na ito ay nagbibigay-daan sa pagpapagaling sa sarili—ang mga naka-localize na breakdown ay nagbubukod ng mga fault nang hindi nabigo ang buong capacitor.

2.Slitting: Ang malawak na pelikula ay tiyak na pinutol sa kinakailangang mga lapad. Ang mga gilid ay dapat na malinis at walang burr upang maiwasan ang mga short circuit.

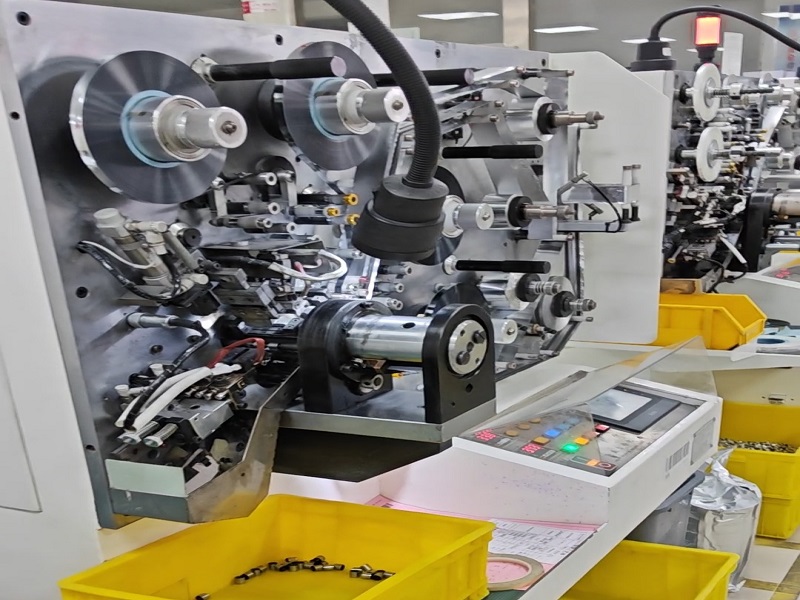

3. Paikot-ikot: Ang dalawang layer ng pelikula ay nasugatan sa isang cylindrical core na may mga offset na gilid, na naglalantad sa mga layer ng metal sa magkabilang dulo para sa koneksyon sa kuryente.

4. Pag-flatte: Ang bilog na core ay pinindot sa isang patag na hugis upang mapabuti ang kahusayan sa espasyo at pag-alis ng init.

5.Schooping (Tapusin ang Metallization): Ang tinunaw na metal (hal., zinc) ay idini-spray sa magkabilang dulo ng core, na bumubuo ng mga conductive end face na kumukonekta sa lahat ng panloob na electrodes nang magkatulad.

6. Nakakawala ng Stress: Ang paggamot sa init ay nag-aalis ng mga panloob na stress sa pelikula, na tinitiyak ang matatag na kapasidad.

7. Pagpapagaling (Activation): Ang isang boltahe na mas mataas kaysa sa na-rate na halaga ay inilapat upang aktibong masira at ihiwalay ang mga depekto, pagpapabuti ng pagiging maaasahan.

8.Terminal Welding: Ang mga panlabas na terminal ay mahigpit na nakakabit sa mga pangunahing electrodes gamit ang resistensya o laser welding.

9. Patong: Ang isang insulating varnish ay inilalapat upang mapahusay ang moisture at insulation resistance.

10.Potting/Molding: Ang core ay inilalagay sa isang PPS case at nilagyan ng epoxy resin para sa sukdulang proteksyon sa kapaligiran at mekanikal.
Pagkatapos ng mga hakbang na ito, ang mga capacitor ay sinusuri at ipinadala.
