Mga kaso ng aplikasyon, pakinabang, at pagpili ng disenyo ng mga manipis na capacitor ng pelikula sa mga photovoltaic inverters

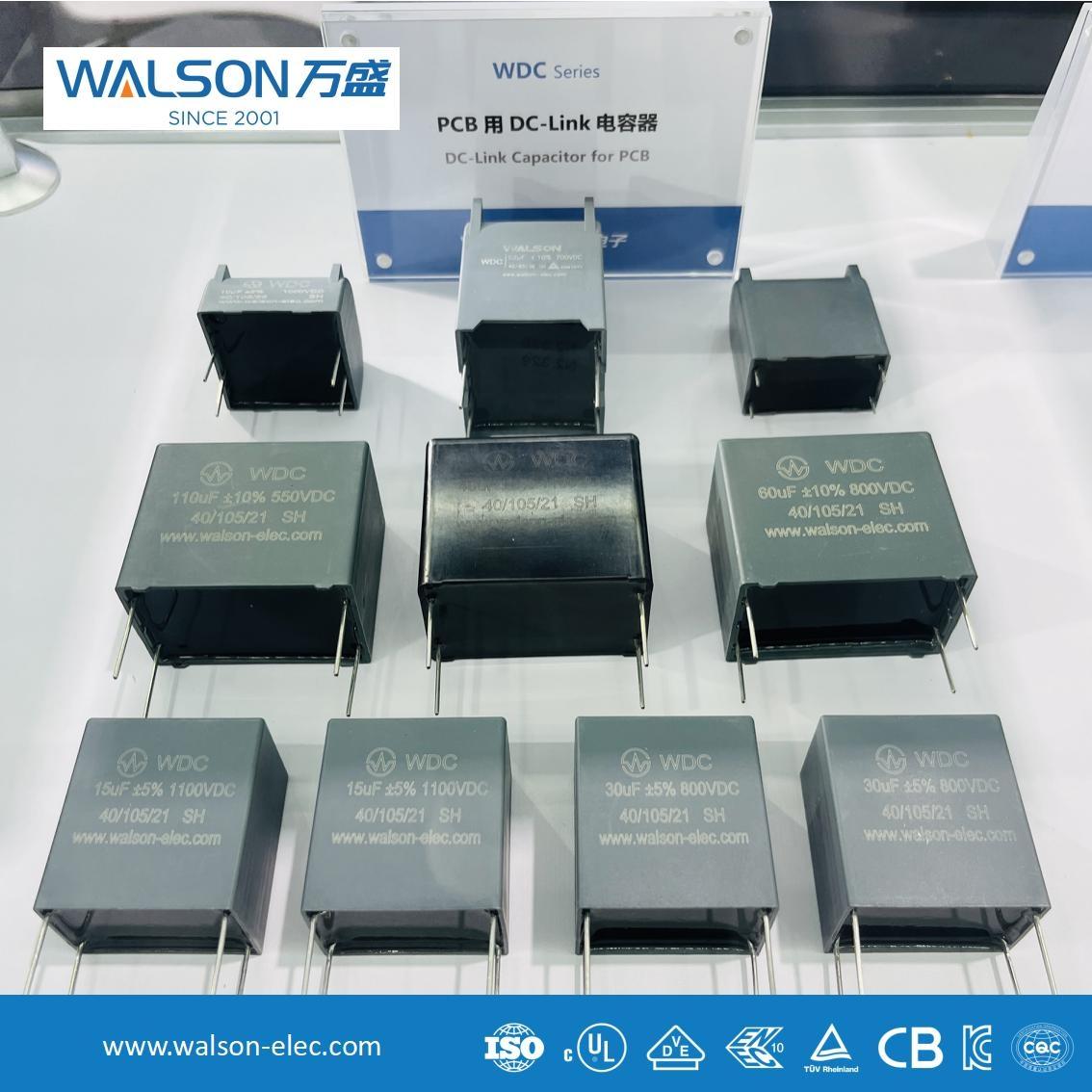

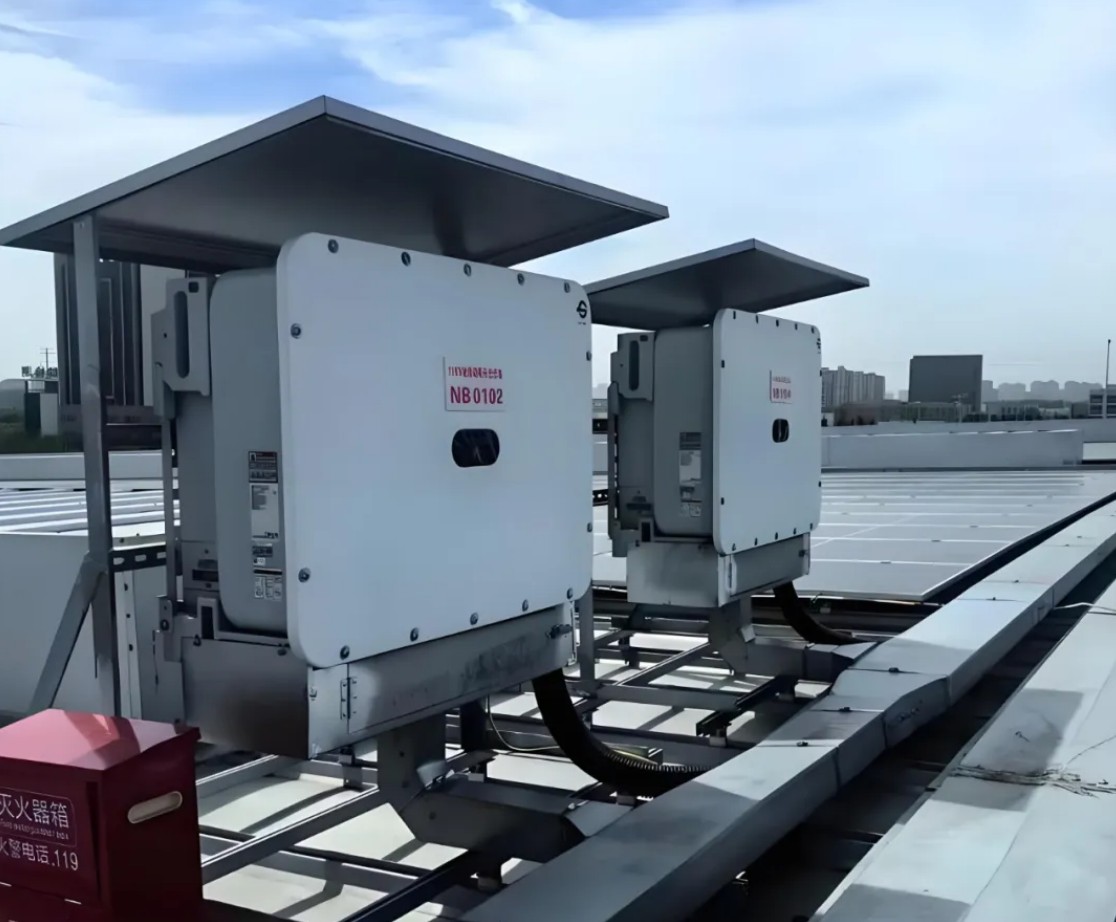

Ang mga capacitor ng pelikula ay kritikal sa mga photovoltaic inverters, lalo na para sa paghawak ng mataas na alon ng ripple. Ang pagkuha ng isang 100kW inverter bilang isang halimbawa, ang DC-Link capacitor ay dapat makatiis ng isang maximum na ripple kasalukuyang 220a (sa ilalim ng mababang boltahe, mga kondisyon ng buong kapangyarihan). Upang matiyak ang pagiging maaasahan, ang disenyo ay nangangailangan ng isang margin, na may aktwal na ripple kasalukuyang kakayahan na lumampas sa 300A.

Ang halaga ng kapasidad ay may kaunting epekto sa boltahe ng bus. Halimbawa, sa isang 5kHz na dalas ng paglipat, ang pagbabagu -bago ng boltahe (ΔV) ay hindi mapapabayaan kahit na may iba't ibang kapasidad. Kaya, ang pokus ay hindi sa kapasidad ngunit sa kasalukuyang kakayahan ng ripple ng kapasitor. Ang ESR (katumbas na paglaban ng serye) ng mga capacitor ng pelikula ay isang pangunahing parameter - ang mas mababang ESR ay nagbibigay -daan sa mas mataas na ripple kasalukuyang at binabawasan ang bilang ng mga kahanay na capacitor na kinakailangan. Halimbawa, ang isang 420μF/1100V capacitor na may isang ESR na 1.2MΩ ay may isang solong-yunit na rating na 60A (sa 70 ° C), at limang magkakatulad na yunit ay maaaring matugunan ang kinakailangan ng 300A.

Ang kontrol sa temperatura ay pantay na mahalaga. Ang temperatura ng core ay dapat manatili sa ibaba 85 ° C (na may temperatura ng kaso na 70 ° C) upang matiyak ang kahabaan ng buhay at pagganap. Sa pamamagitan ng pag -optimize ng ESR at thermal design, ang bilang ng mga kahanay na yunit ay maaaring mai -minimize, pagbabawas ng gastos at laki. Sa buod, ang pangunahing pamantayan para sa mga capacitor ng DC-link sa PV inverters ay mataas na ripple kasalukuyang kakayahan at mababang mga katangian ng ESR $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ Mga
